গরম রোল মিল প্রক্রিয়া ডিভাইস
ডিজাইন নির্ভর
1 টি কাঁচামাল বৈশিষ্ট: 100 × 100 × 2000mm
2 চূড়ান্ত পণ্য spec: Φ10 ~ Φ28mm গরম রোলিত বিকৃত বার,
কাট টু লম্বা 12m
3 ঘন্টার আউটপুট: 10 টা / ঘন্টা
রোলিং টাইপ এবং রোলিং মিল কনফিগারেশন
1 রোলিং মিল লেআউট প্রকার আধা-একটানা গ্রহণ করে।
2 মিনিট রোল করার জন্য 75 × 75 মিমি উপর ভিত্তি করে Φ10mm বিকৃত বার
billets, রোলিং পাস 15 হয়
3 ধীরে ধীরে রোলিং পাস কমাতে "পরিষেবা এক স্ট্যান্ড" অ্যাডপ্ট করুন।

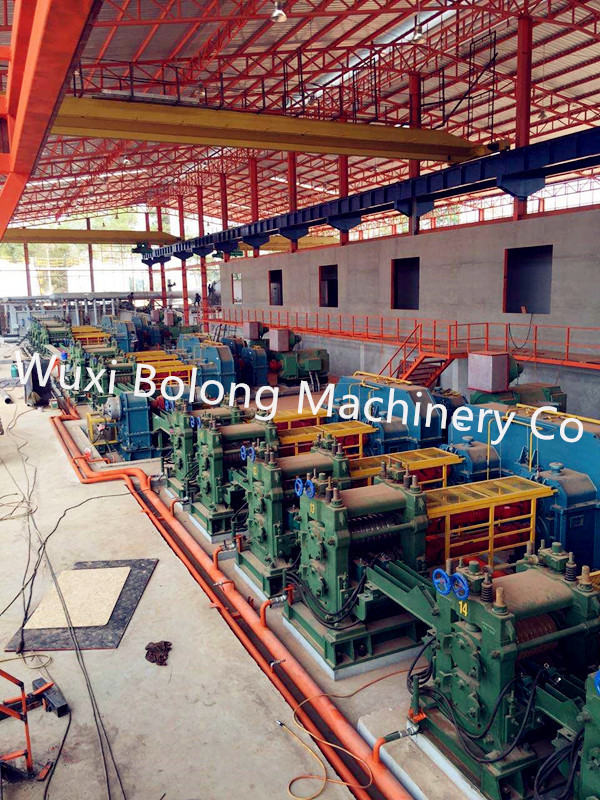

4 পুরো উৎপাদন লাইনের মোট 11 টি রোলিং মিল রয়েছে,
Φ400 × 1 রুক্ষ ঘূর্ণায়মান কল সহ, Φ300 × 6 মধ্যবর্তী রোলিং মিল
এবং Φ300 × 2 × 2 সমাপ্তি রোলিং মিল।
5 রোলিং মিল ড্রাইভ: Φ400 × 1 রুক্ষ ঘূর্ণায়মান কল এসি মোটর। Φ300 × 6
মধ্যবর্তী রোলিং মিল "এক এসি মোটর ড্রাইভ ছয়"।
রোলিং কল সমাপ্তি "এক ডিসি দুই ড্রাইভ"
Φ300 × 2 × 2
6 চূড়ান্ত পণ্য সর্বোচ্চ রোলিং গতি Φ 10mm রোল করা হয়
বিকৃত বার 8m / s হয়
যন্ত্রপাতি চরিত্রগত
1. রোলিং মিল স্ট্যান্ড প্রাক চাপযুক্ত টাইপ গ্রহণ। এই ধরনের উচ্চ
দৃঢ়তা এবং রোলার পরিবর্তন সহজ।
2. রোলিং কল এর ড্রাইভিং reducer এবং দ্বৈত আপ গ্রহণ করা প্রযোজ্য
দুই-গ্রেড হ্রাস ইউনাইটেড গিয়ারবক্স এই ধরনের সুবিধা আছে:
কম ওজন, ছোট ভলিউম, লাভজনক স্থান দখল, কম খরচে এবং ইত্যাদি।
গিয়ার শ্যাফ উপাদান: 42CrMo জাল, চাকা গিয়ার উপাদান ZG35CrMo,
বক্স কাঠামোগত অংশ হয়।
3. কুলিং বিছানা বেলন টেবিল বায়ুসংক্রান্ত বিনামূল্যে গ্রহণ প্রবেশ
প্রবেশ প্রকার, যা হালকা সরঞ্জাম সুবিধা আছে, সহজ, কম
খরচ এবং সহজ রক্ষণাবেক্ষণ প্রান্তিক প্লেট টাইপ প্রবেশের সাথে তুলনা
যন্ত্র.
4. শেষ ক্রপিং এবং একাধিক দৈর্ঘ্য উড়ন্ত শিয়ার দত্তক
বায়ুসংক্রান্ত ছোঁ ফ্রিকোয়েন্সি গতি নিয়ন্ত্রণ, ঘূর্ণমান টাইপ। এই ধরনের
উড়ন্ত শিয়ার কম মোটর শক্তি, সহজ বৈদ্যুতিক সুবিধা আছে
নিয়ন্ত্রণ এবং কম বিনিয়োগ শুরু স্টপ উড়ন্ত শিয়ার সঙ্গে তুলনা।
5. বান্ডিলিং যান্ত্রিক বায়ুসংক্রান্ত যৌগিক টাইপ গ্রহণ
স্বয়ংক্রিয় মেশিন, এবং bundling জন্য উপাদান Φ6.5mm তারের ছড়ি হয়।
প্রক্রিয়া সরঞ্জাম তালিকা
| না | যন্ত্রপাতির নাম | Qty এ | একক ওজন (টি) | মোট ওজন (টি) | প্রধান পারফরম্যান্স |
| 1 | গ্রুপিং বন্ধনী | 1 সেট | 5 | 5 | প্রকার: জলবাহী billet pusher গোষ্ঠী বন্ধনী সর্বাধিক ব্যালট সংরক্ষিত Qty এ: 40pcs বন্ধনী সর্বাধিক ব্যালট সংরক্ষিত ওজন: 3.5t বিলেত পুশার: জোর: 25KN ধাক্কা গতি: এগিয়ে 0.05 মি / গুলি, পিছনে 0.1m / গুলি স্ট্রোক: 1350mm |
| 2 | বেলন টেবিলের চার্জিং | 2 গ্রুপ গুলি | 4.8 | 9.6 | প্রকার: কেন্দ্রীভূত ড্রাইভিং, উলটাকর রোলার: φ240 × 650mm রোলের ফাঁক: 890 মিমি রোলার এর রৈখিক গতি পৃষ্ঠ: 1 মি / সেকেন্ড ড্রাইভিং মোটর: AC15KW |
| 3 | বিলিট পুশার | 1 সেট | 3.5 | 3.5 | প্রকার: জলবাহী billet pusher জোরাজুরি: 100KN স্ট্রোক: 650mm ধাক্কা গতি: এগিয়ে 0.05 মি / গুলি, পিছনে 0.1m / গুলি জলবাহী সিলিন্ডার: φ150 / φ105mm সিস্টেম চাপ: 10MPa কাজ তেল চাপ: 6.3MPa |
| 4 | বাফার | 1 সেট | 0.5 | 0.5 | প্রকার: বসন্ত বাফার |
| 5 | খাওয়ানো বন্ধনী | 1 সেট | 1 | 1 | প্রকার: কাঠামোগত অংশ |
| 6 | মেশিন ভর্তি | 1 সেট | 5 | 5 | প্রকার: গাড়ী অনুভূমিক চলন্ত চেন জোর: 0.2 কেএন ধাক্কা গতি: 0.875 মি / সে স্ট্রোক: 4000 মিমি ড্রাইভিং মোটর: AC7.5KW |
| 7 | ভাঁজ আউট বেলন টেবিল | 2 গ্রুপ গুলি | 4 | 8 | প্রকার: কেন্দ্রীভূত ড্রাইভিং, প্রতিবন্ধী রোলার: φ240 × 600mm রোলের ফাঁক: 1000mm রোলার এর রৈখিক গতি পৃষ্ঠ: 2 মি / সেকেন্ড ড্রাইভিং মোটর: AC7.5KW |
| 8 | মেশিন আগে বেলন টেবিল কাজ | 1 গ্রুপ | 8 | 8 | প্রকার: কেন্দ্রীভূত ড্রাইভিং, প্রতিবন্ধী বেলন: φ240 × 900 মিমি রোলের ফাঁক: 1000mm রোলার এর রৈখিক গতি পৃষ্ঠ: 2.6m / সেকেন্ড ড্রাইভিং মোটর: AC15KW |
| 9 | Φ400 রুক্ষ ঘূর্ণায়মান কল | 1 থাকা | 60 | 60 | দাঁড়ানো টাইপ: তিন-রোল প্রাক-চাপ টাইপ রোলার: φ400-φ350 × 800 মিমি রোলার সর্বোচ্চ খোলার: 50mm সর্বোচ্চ। রোলিং বল: 1000KN সর্বোচ্চ। ঘূর্ণায়মান ঘূর্ণন সঁচারক বল: 30 × 2 কে.এন.এম ফ্লুইহেল: φ1800mm প্রধান মোটর: AC800KW |
| 10 | ডাবল-স্তর রোলার টেবিল | 1 সেট | 10 | 10 | |
| 11 | ইন্টারমিডিয়েট রোলার টেবিল | 1 গ্রুপ | 5 | 5 | প্রকার: কেন্দ্রীভূত ড্রাইভিং, উলটাকর রোলার: φ200 × 700mm রোলের ফাঁক: 1000mm রোলার এর রৈখিক গতি পৃষ্ঠ: 2.6m / সেকেন্ড ড্রাইভিং মোটর: AC7.5KW |
| 12 | 1 # শেষ-ফসল উড়ন্ত শিয়ার | 1 সেট | 8 | 8 | প্রকার: বায়ুসংক্রান্ত ছোঁ, ফ্রিকোয়েন্সি নিয়ন্ত্রণ গতি, ঘূর্ণমান আদর্শ সর্বোচ্চ কাটা বিভাগ: 1500 মিমি² কাটন তাপমাত্রা ≥850 ℃ ড্রাইভিং মোটর: YTSZ30KW |
| 13 | Φ300 × 6 অন্তর্বর্তী ক্রমাগত রোলিং মিল গ্রুপ | 1 থাকা | 80 | 90 | স্ট্যান্ড টাইপ: দুই-রোল প্রাক চাপিত রোলার: φ330-φ280 × 600 মিমি রোলার সর্বাধিক খোলা হচ্ছে: 30 মিমি সর্বোচ্চ। রোলিং বল: 600KN সর্বোচ্চ। ঘূর্ণায়মান ঘূর্ণন সঁচারক বল: 15 × 2KN.m প্রধান মোটর: AC630Kw |
| 14 | পুনরায় কারক | 4 সেট | 1.5 | 6 | প্রকার: কাঠামোগত অংশ |
| 15 | Φ300 × 2 সমাপ্তি ক্রমাগত রোলিং কল | 2 গ্রুপ গুলি | 20 | 40 | প্রকারের টাইপ: প্রাক চাপিত টাইপ রোলার: φ330-φ280 × 600 মিমি রোলার সর্বাধিক খোলা: 20mm সর্বোচ্চ। রোলিং বল: 250KN সর্বোচ্চ। ঘূর্ণায়মান টর্কে: 4.5 × 2 কে.এন.এম প্রধান মোটর: DC450Kw |
| 16 | 2 # শেষ-ফসল উড়ন্ত শিয়ার | 1 সেট | 8 | 8 | প্রকার: বায়ুসংক্রান্ত ছোঁ, ফ্রিকোয়েন্সি নিয়ন্ত্রণ গতি, ঘূর্ণমান টাইপ সর্বোচ্চ কাটা বিভাগ: 250mm² কাটন তাপমাত্রা ≥850 ℃ ড্রাইভিং মোটর: YTSZ30KW |
| 17 | উল্লম্ব লুপ | 1 সেট | | | প্রকার: বায়ুসংক্রান্ত লুপ আপ এবং নিচে লুপ-শুরু উচ্চতা: 320mm |
| 18 | তাপ অবশিষ্ট চিকিত্সা পরে ঢালাই মেশিন | 1 সেট | 2.5 | 2.5 | |
| 19 | পিচ রোল | | | | প্রকার: বায়ুসংক্রান্ত clamping, ফ্রিকোয়েন্সি নিয়ন্ত্রণ গতি রোলার: φ240 × 60mm রোলার পৃষ্ঠের রৈখিক গতি: 4.5 ~ 9 মি / সে |
| 20 | একাধিক দৈর্ঘ্য উড়ন্ত শিয়ার | 1 সেট | 8 | 8 | প্রকার: বায়ুসংক্রান্ত ছোঁ, ফ্রিকোয়েন্সি নিয়ন্ত্রণ গতি, ঘূর্ণমান টাইপ সর্বোচ্চ কাটা বিভাগ: 150 মিমি তাপমাত্রা কাটার: ≥600 ℃ ড্রাইভিং মোটর: YTSZ 37Kw |
| 21 | শেষ-চাঁদা রোল | ২ সেট | 2.5 | 5 | প্রকার: বায়ুসংক্রান্ত clamping, ফ্রিকোয়েন্সি নিয়ন্ত্রণ গতি রোলার: φ240 × 60mm রোলার পৃষ্ঠের রৈখিক গতি: 4.5 ~ 8m / সেকেন্ড ড্রাইভিং মোটর: YTSZ11KW |
| 22 | কুলিং বিছানা প্রবেশ যন্ত্রটি | 1 সেট | 35 | 35 | প্রকার: অ বেলন টেবিল বায়ুসংক্রান্ত প্রবেশন সময়কাল প্রবেশ করানো: 1.5 সেকেন্ড / সময় |
| 23 | কুলিং বিছানা | | | | প্রকার: ধাপে ধাপে কার্যকরী এলাকা: 4.5 × 42 মি² গিয়ার ফাঁকা: 90 মিমি স্থির গিয়ার ফাঁকা: 500mm মোছা গিয়ার স্পেসিং: 500mm ধাপ সময়কাল: 2 / সময় ড্রাইভিং মোটর: AC55Kw |
| 24 | সারিবদ্ধ ডিভাইস | 1 সেট | 3.5 | 3.5 | প্রকার: চেইন একক ড্রাইভিং রোলার: φ100 × 400mm রোলার পৃষ্ঠের রৈখিক গতি: 0.2 মি / সেকেন্ড ড্রাইভিং মোটর: AC1.5KW |
| 25 | কুলিং বিছানা প্রস্থান ডিভাইস | 1 সেট | 30 | 30 | প্রকার: জলবাহী বিপরীত সমর্থন টাইপ আউট ঘূর্ণমান সময়কাল: 6 সে / সময় |
| 26 | কুলিং বিছানা রান আউট বেলন টেবিল | 5groups | 2 | 10 | প্রকার: বেল্ট কেন্দ্রীয় ড্রাইভিং রোলার: φ200 × 700mm রোলের ফাঁক: 1000mm রোলার পৃষ্ঠের রৈখিক গতি: 2.5 মি / সেকেন্ড ড্রাইভিং মোটর: AC7.5KW |
| 27 | চূড়ান্ত পণ্য কাটিয়া মেশিন | 1 সেট | 10 | 10 | টাইপ: উপরের কাটিয়া প্রকার জলবাহী শিয়ার চূড়ান্ত পণ্য কাটিং বল: 1600KN ব্লেড প্রস্থ: 800mm ফলক খোলার: 160mm কাটন সময়: 6 টায় / মিনিট |
| 28 | রোলার টেবিলের পরে কাটা | 1group | 5 | 5 | প্রকার: বেল্ট কেন্দ্রীয় ড্রাইভিং রোলার: φ200 × 700mm রোলের ফাঁক: 1000mm রোলার পৃষ্ঠের রৈখিক গতি: 2.5 মি / সেকেন্ড ড্রাইভিং মোটর: AC7.5KW |
| 29 | Cut টু দৈর্ঘ্য কিংকর্তব্যবিমূঢ় করা | 1 সেট | 0.2 | 0.2 | প্রকার: বায়ুসংক্রান্ত উদ্ধরণ বেগুনি খোলার: 150 মিমি |
| 30 | বার স্থানান্তর মেশিন রান ইন বেলন টেবিল | 1group | 6 | 6 | প্রকার: বেল্ট কেন্দ্রীয় ড্রাইভিং রোলার: φ200 × 700mm রোলের ফাঁক: 1000mm রোলার পৃষ্ঠের রৈখিক গতি: 2.5 মি / সেকেন্ড ড্রাইভিং মোটর: AC7.5KW |
| 31 | বার স্থানান্তর মেশিন | 1 সেট | 5 | 5 | প্রকার: বায়ুসংক্রান্ত উদ্ধরণ, চেইন-টাইপ ট্রান্সফার বার চেইন পিচ: 38.1 মিমি চেন স্পেসিং: 1600 মিমি ট্রান্সফার স্পীড: 0.6 মি / সেকেন্ড ড্রাইভিং মোটর: AC11Kw |
| 32 | সংগ্রহ সংকলন ডিভাইস | 1 সেট | 0,275 | 0,275 | প্রকার: বায়ুসংক্রান্ত ধাক্কা প্লেট আদর্শ |
| 33 | সংগ্রহ ডিভাইস | 1 সেট | 2.5 | 2.5 | প্রকার: ডবল চ্যানেল ঘূর্ণমান প্রকার সংগ্রহ ওজন: 3500 কেজি চ্যানেল পরিবর্তন ঘূর্ণমান সময়কাল: 6.8 সে ড্রাইভিং মোটর: AC7.5KW |
| 34 | সংগ্রহ রান আউট বেলন টেবিল | 1group | 4.5 | 4.5 | প্রকার: চেন কেন্দ্রীয় ড্রাইভিং রোলার: φ200 × 400mm রোলের ফাঁক: 800 মিমি রোলার এর রৈখিক গতি পৃষ্ঠ: 0.52m / সেকেন্ড ড্রাইভিং মোটর: AC7.5KW |
| 35 | বাঁশি মেশিন | 1group | 4 | 4 | প্রকার: বায়ুসংক্রান্ত elevating এবং পতিত, যান্ত্রিক ঘূর্ণন ইউনাইটেড টাইপ সর্বাধিক বাঁধন বাইরের ব্যাস: 350mm একটি গুচ্ছ সময় বাঁধন: 8s ড্রাইভিং মোটর: AC1.5KW |
| 36 | বাঁশি মেশিন রান আউট বেলন টেবিল | 1 সেট | 3 | 3 | প্রকার: চেন কেন্দ্রীয় ড্রাইভিং রোলার: φ200 × 400mm রোলের ফাঁক: 1000mm রোলার পৃষ্ঠের রৈখিক গতি: 0.5২ মি / সে ড্রাইভিং মোটর: AC7.5KW |
