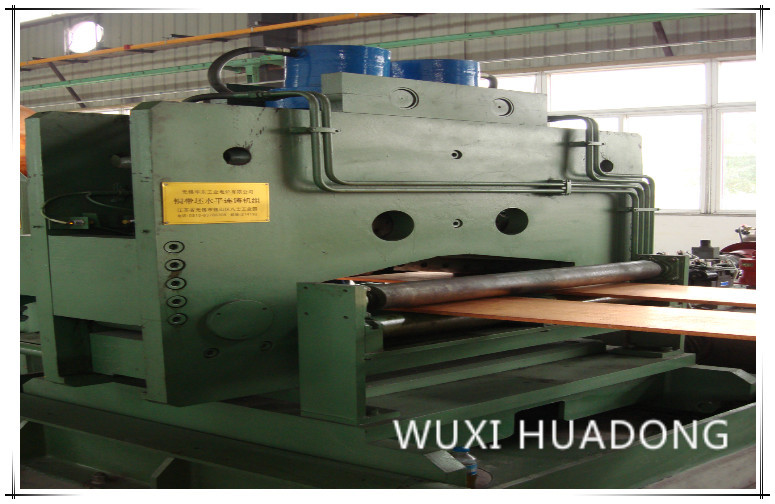

অ্যালোয় কপার প্লেট স্ট্রিপ কাস্টিং মেশিন স্ল্যাব অবিচ্ছিন্ন দুটি স্ট্র্যান্ড
ⅰ.SPECIFICATIONS
কাস্টিং স্পেসিফিকেশন প্রকারের
* উত্পাদন বিভিন্ন: তামা বেস খাদ (কাপ্রোনকেল) বিলেট কয়েল
2. সমাপ্ত পণ্য কয়েল নির্দিষ্টকরণ
২.১ বিলেটের সংখ্যা: ২ টি স্ট্রিপ
2.2 বিলেট প্রস্থ: 380 মিমি -500 মিমি
2.3 বিলেট বেধ: 16- 20 মিমি
2.4 কুণ্ডলী অভ্যন্তরের ব্যাস: ন্যূনতম Φ 600- 800 মিমি
2.5 বাইরের ব্যাসের কুণ্ডলী: সর্বাধিক Φ1800 মিমি
2.6 কয়েল সর্বাধিক ওজন: সর্বাধিক: 6000 কেজি
3. বিলেট বেধ পার্থক্য গ্যারান্টি মান
৩.১ বিল্টের ট্রান্সভার্স বেধের পার্থক্য: < 0.75 মিমি — 0.3 (ছাঁচ পরিবর্তনের পরে)
৩.২ বিলিতে অনুদৈর্ঘ্য বেধের পার্থক্য: <0.3 মিমি (ছাঁচ পরিবর্তনের পরে)
3.3 গন্ধযুক্ত চুল্লি গন্ধ জন্য গড় শক্তি খরচ: 250-380kW / t
3.4 চুল্লি ধরে তাপমাত্রা সংরক্ষণের জন্য গড় শক্তি খরচ: 50-80kW / t
3.5 সর্বোচ্চ পুশিং এবং অঙ্কন শক্তি: 50KN
3.6 ঠেলা এবং অঙ্কন গতির পরিসীমা: 1.5-70 মিমি / সেকেন্ড
3.7 গড় সর্বোচ্চ castালাই গতি: 300 মিমি / মিনিট
3.8 জলবাহী শিয়ার সর্বাধিক শিয়ারিং শক্তি: 600KN
3.9 কয়েলারের গতিবেগের গতি: 750 মিমি / মিনিট
। কপার ধারাবাহিক কাস্টিং প্রক্রিয়া অংশ অংশ তালিকা
না। | যন্ত্রপাতির নাম | একক | Qty |
1 | লাইন ফ্রিকোয়েন্সি আনয়ন গন্ধযুক্ত চুল্লি (গলিত খাঁজ এবং আস্তরণের বিল্ডিং উপাদান সহ) | সেট | 1 |
2 | আয়রন কোর, জলের জ্যাকেট এবং গন্ধযুক্ত চুল্লির কয়েল | সেট | 1 |
3 | Tundish | সেট | 1 |
4 | লাইন ফ্রিকোয়েন্সি আনয়ন হোল্ডিং ফার্নেস (গলিত খাঁজ এবং আস্তরণের বিল্ডিং উপাদান সহ) | সেট | 1 |
5 | আয়রন কোর, জলের জ্যাকেট এবং হোল্ডিং ফার্নেসের কয়েল | সেট | 1 |
6 | আস্তরণের বিল্ডিং জন্য ছাঁচ | সেট | 1 |
7 | crystallizer | সেট | 2 |
8 | গ্রাফাইট ছাঁচ | সেট | 1 |
9 | স্ফটিকের ইস্পাত ছাঁচ সিলিং | সেট | 1 |
10 | ডামি বার (স্টেইনলেস স্টিল দিয়ে তৈরি) | সেট | 1 |
11 | ডামি প্লেট | সেট | 1 |
12 | ক্রিস্টলাইজারের জন্য শীতল জল বিতরণ ডিভাইস | সেট | 1 |
13 | সেকেন্ডারি কুলিং ডিভাইস | সেট | 1 |
14 | প্রত্যাহার মেশিন | সেট | 1 |
15 | জলবাহী ফলো-আপ শিয়ারিং মেশিন | সেট | 1 |
16 | কোরলেস কোয়েলার | সেট | 2 |
17 | গন্ধযুক্ত চুল্লি জন্য জল-শীতল তারের | সেট | 1 |
18 | হাইড্রোলিওক | সম্পূর্ণ সেট | 1 |
19 | বৈদ্যুতিক নিয়ন্ত্রণ ব্যবস্থা | সম্পূর্ণ সেট | 1 |
20 | চুল্লি গলানোর জন্য ট্রান্সফরমার (কোনও লোড, পদক্ষেপ) নিয়ন্ত্রণ করছেন | সেট | 1 |
21 | চুল্লি ধরে রাখার জন্য ট্রান্সফরমার (নো-লোড, স্টেপড) নিয়ন্ত্রণ করছেন | সেট | 1 |
22 | গ্যাস সুরক্ষা ডিভাইস | সেট | 1 |
23 | পৃষ্ঠের তাপমাত্রা থার্মোমিটার | সেট | 1 |
24 | মেশিন ইউনিট জন্য বিশেষ সরঞ্জাম |
Ⅳ। সরঞ্জামের প্রযুক্তিগত পরামিতিগুলি
1 | গন্ধযুক্ত চুল্লি: | |
1.1 | চুল্লি মোট ক্ষমতা | 5.0T |
1.2 | চুল্লি কার্যকর ক্ষমতা | 2.5T |
1.3 | চুল্লি ভোল্টেজ | 380V |
1.4 | চুল্লি শক্তি | 600KW |
1.5 | গলানোর হার | 2T / ঘঃ |
1.6 | ক্ষতিপূরণের পরে পাওয়ার ফ্যাক্টর: | 0.95-1.0 |
1.7 | সূচকগুলির পর্যায় এবং সংযোগ মোডের সংখ্যা: | একক-পর্বের সিরিজ-সংযোগ |
1.8 | ট্রান্সফর্মারের রেট ক্ষমতা: | 900 কেভিএ ওয়াটার-কুলড অটোট্রান্সফর্মার (380 ভি ইনকামিং-লাইন, থ্রি-ফেজ, |
1.9 | কয়েল কুলিং মোড: | জল- কুলিং |
1.10 | শীতল জল খরচ: | 5 মি 3 / ঘন্টা |
1.11 | চুল্লি সর্বোচ্চ তাপমাত্রা: | 1500 ℃ |
2 | হোল্ডিং চুল্লি বিভাগ | |
2.1 | চুল্লি কার্যকর ক্ষমতা: | 4.0T |
2.2 | কার্যকর ingালাই ক্ষমতা: | 85 ডিবি এর চেয়ে কম |
2.3 | রেটেড ভোল্টেজ: | 380V |
2.4 | হারের ক্ষমতা : | 250KW |
2.5 | ট্রান্সফর্মারের রেট ক্ষমতা: | 400 কেভিএ ওয়াটার-কুলড অটোট্রান্সফর্মার (380V ইনকামিং-লাইন, থ্রি-ফেজ, নো-লোড স্টেপড ভোল্টেজ-নিয়ন্ত্রণকারী)। |
2.6 | ক্ষতিপূরণের পরে পাওয়ার ফ্যাক্টর: | 0.95-1.0 |
2.7 | তাপমাত্রা নিয়ন্ত্রণ স্পষ্টতা: | ± 8 ℃ |
2.8 | চুল্লি সর্বোচ্চ তাপমাত্রা: | 1300 ℃ |
2.9 | কয়েল শীতল মোড: | জল- কুলিং |
3 | ছাঁচ | |
3.1 | প্রস্থ | 380- 500 মিমি |
3.2 | বেধ | 16-20mm। |
3.3 | উপাদান | 1Cr18Ni9Ti স্টেইনলেস স্টিল, তামা বুশ দিয়ে রেখাযুক্ত (টি 2 তামা দিয়ে তৈরি) |
4 | সেকেন্ডারি কুলিং ডিভাইস | |
4.1 | জল খরচ: | 3 মি ³ / এইচ |
4.2 | পানির চাপ: | 0.2-0.3Mpa |
5 | প্রত্যাহার মেশিন | |
5.1 | সর্বাধিক ধাক্কা এবং অঙ্কন শক্তি: | 50KN |
5.2 | গতি: | গতি: |
5.3 | সর্বনিম্ন স্ট্রোক রেঞ্জ: | 0.1 মিমি |
5.4 | সবচেয়ে কম স্ট্যান্ডবাই সময় | 0.01S |
5.5 | এসি সার্ভো মোটর: | সিমেন্স মোটর (11 কেডব্লু) |
5.6 | মোটরের রেটেড রোটেশন গতি: | 3000r / মিনিট |
5.7 | স্ট্যাটিক টর্ক: | △ টু = 60 কে মো (60 এ) 70 এন-এম |
6 | ডাবল-বিলেট হাইড্রোলিক আপার শিয়ারিং মেশিন: | |
6.1 | শিয়ারিং ফোর্স: | 600KN |
6.2 | চুলের বেধ: | 20mm |
6.3 | বালির প্রস্থ: | 500mm |
6.4 | শিয়ারিং গতি: | 0- 5 মিমি / এস |
6.5 | শিয়ারিং স্ট্রোক: | 80mm |
6.6 | শেয়ারিং মেশিনের সর্বাধিক ফলো-আপ স্ট্রোক: | 200mm |
7 | কয়েলার মেশিন ইউনিট | |
7.1 | শক্তি: | 5.5KW |
7.2 | ঘূর্ণন গতি: | 1420r / মিনিট |
7.3 | কয়েলার স্থানচ্যুতি স্ট্রোক: | 800mm |
8 | জলবাহী স্টেশন | |
8.1 | জ্বালানী এবং হোল্ডিং চুল্লি গলানোর জন্য জলবাহী স্টেশনের মোটর শক্তি: | 2 × 7.5KW |
8.2 | প্রত্যাহার মেশিনের জন্য জলবাহী স্টেশনের মোটর শক্তি: | 2 × 7.5KW |
8.3 | উপরের শেয়ারিং মেশিনের জন্য জলবাহী পাম্পের মোটর শক্তি: | 2 × 11 কেডব্লু |
8.4 | কয়েলারের জন্য জলবাহী পাম্পের মোটর শক্তি: | 2 × 7.5KW |
Ⅵ। বিক্রয়-পরে পরিষেবা
১. সরঞ্জামগুলির প্রধান অংশের এক বছরের বিনামূল্যে ওয়্যারেন্টি থাকবে এবং বিশেষ উপাদানগুলি হবে
