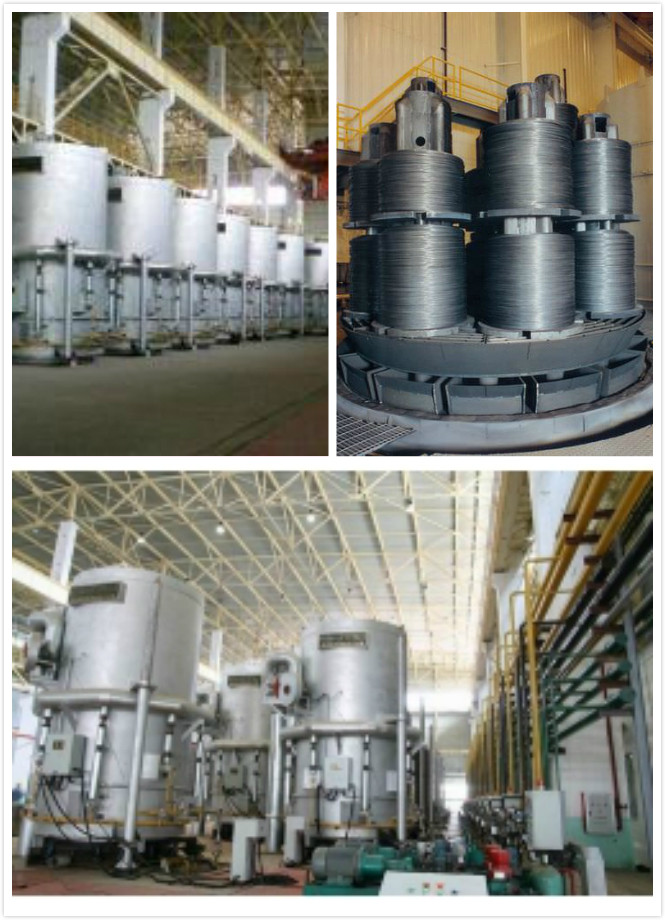

উচ্চ উত্পাদনশীলতা বেল আনিলিং চুল্লি, ইস্পাত তারের অ্যানিলিং ফার্নেস
1. হাইড্রোজেন বা নাইট্রোজেন সিস্টেম
2. উচ্চ সংবাহন প্রবাহ গরম
3. ধারাবাহিক যান্ত্রিক বৈশিষ্ট্য
4. অনুকূলিতকরণ নিয়ন্ত্রণ প্রোগ্রাম
1. চুল্লি পরিচয়
বেল টাইপ অ্যানিলিং চুল্লি স্টিল স্ট্রিপ, অ্যালুমিনিয়াম স্ট্রিপ এবং তামা স্ট্রিপ annealing জন্য ব্যবহৃত হয়। চুল্লি লোডিং ক্ষমতা 60 টন (সর্বোচ্চ।) পৌঁছানো যাবে। লোডিং ব্যাসটি ২.6 মিটার (সর্বোচ্চ) পৌঁছে যায় এবং লোডিংয়ের উচ্চতা ৩.7 মিটার (সর্বোচ্চ) পৌঁছে যেতে পারে।
2. প্রধান বৈশিষ্ট্য
(1) 100% হাইড্রোজেন বা 75% হাইড্রোজেন বা নাইট্রোজেন সিস্টেম
(2) উচ্চ উত্তোলন প্রবাহ হিটিং
(3) অ্যানিলিং উপাদানগুলিতে নিয়মিত যান্ত্রিক বৈশিষ্ট্য
(4) অনুকূলিতকরণ নিয়ন্ত্রণ প্রোগ্রাম
(5) উত্পাদন ব্যয় হ্রাস করুন
(6) উচ্চ উত্পাদনশীলতা
(7) ইস্পাত, কুপার, অ্যালুমিনিয়াম এবং খাদ জন্য নিজস্ব নকশা; ফালা, তার এবং টিউব।
৩. প্রধান উপাদান:
(1)। উত্তাপের আবরণ
(2)। কুলিং কভার
(3)। ফার্নাই বেস
(4)। ভিতরে কভার
(5)। বৈদ্যুতিক ব্যবস্থা
4. চুল্লি প্রধান পরামিতি:
ইস্পাত জন্য:
| কোন | ITEM এর | প্যারামিটার | REMARK |
| 1 | ব্যাস লোড হচ্ছে | 1500mm | |
| 2 | উচ্চতা লোড হচ্ছে | 2600mm | |
| 3 | কভার ব্যাসের ভিতরে | 1700mm | |
| 4 | কয়েল ওজন লোড হচ্ছে | 25Tons | 5 কয়েল |
| 5 | বেস লোডিং ক্ষমতা | 35 টন | সুরক্ষা ফ্যাক্টর সহ |
| 6 | সর্বাধিক অ্যানিলিং তাপমাত্রা | 750 ℃ | 300 ~ 750 ℃ সামঞ্জস্যযোগ্য |
| 7 | গরম কভার সর্বোচ্চ তাপমাত্রা | 850 ℃ | সেট করা যায় |
| 8 | উত্তাপ শক্তি | 450kw + + 10% | |
| 9 | তাপমাত্রা বৃদ্ধি সময় | 2.5h | |
| 10 | তাপমাত্রা বৃদ্ধির গতি | ≈120 ℃ / ঘঃ | যখন তাপমাত্রা 500 under এর নীচে থাকে ℃ |
| 111 | চুল্লি তাপমাত্রা নির্ভুলতা | ≤ ± 5 ℃ | |
| 12 | চুল্লি বাইরের প্রাচীর তাপমাত্রা | ≤40 ℃ | আশেপাশের তাপমাত্রা অন্তর্ভুক্ত করুন |
| 13 | উত্তাপ ফ্যান শক্তি | 45/11 কিলোওয়াট | 4 পি / 8 পি ডাবল গতি |
| 14 | ফ্যান ব্লেড ব্যাস | 900mm | |
| 15 | ইনপুট এয়ার | 36000 মি 3 / ঘন্টা | এইচ 2 এর 75% এর অধীনে |
| 16 | বায়ু চাপ | 1400pa | |
| 17 | শীতল পাখা মোটর | 1.5kw × 2 | |
| 18 | কুলিং ফ্যান ব্লেড ব্যাস | 550mm | |
| 19 | শীতল শীত | 6000 মি 3 / ঘন্টা × 2 | |
| 20 | চূড়ান্ত শূন্যতা | 1 × 10 3 পা | |
| 21 | চুল্লি মধ্যে কাজ চাপ | 5KPa | |
| 22 | ভ্যাকুয়াম পাম্প টাইপ | 2X-70 ঘোরানো ব্লেড পাম্প | |
| 23 | ভ্যাকুয়াম সময় | ≈20-25min | |
| 24 | ক্রেন লিফট লোড হচ্ছে | ≥10T | |
| 25 | উচ্চতা উত্তোলন | > 9.8m | নিরাপত্তার দূরত্ব অন্তর্ভুক্ত করুন |
| 26 | গোলমাল | ≤85db |
5. উত্পাদন লাইন বর্ণনা:
(1) গরম কভার:
হিটিং কভারটি Q235A প্লেট এবং ইস্পাত প্রোফাইল দ্বারা তৈরি করা হয়েছে, δ = 5 মিমি e হিটিং ইউনিটটি Ni80Cr20 স্ট্রিপ। বাইরের প্রাচীরের তাপমাত্রা 35 ℃ এর বেশি নয় ℃
(2) কভার ভিতরে:
উচ্চ মানের SUS321 (1Cr18Ni9T) দ্বারা তৈরি c কভার δ = 6 মিমি
(3) চুল্লি বেস:
চুল্লি বেসের লোডিং ওজন 35 টি, লোড কয়েল ওজন 24 টি, গাইড প্লেট এবং গাইড ব্লেডটি স্টেইনলেস স্টিল 321 দ্বারা তৈরি করা হয়েছে। বায়ু সংকোচনের বিষয়টি নিশ্চিত করার জন্য বেস এবং অভ্যন্তরের কভারের মধ্যে একটি 40 মিমি সিলিকন রাবার রয়েছে।
