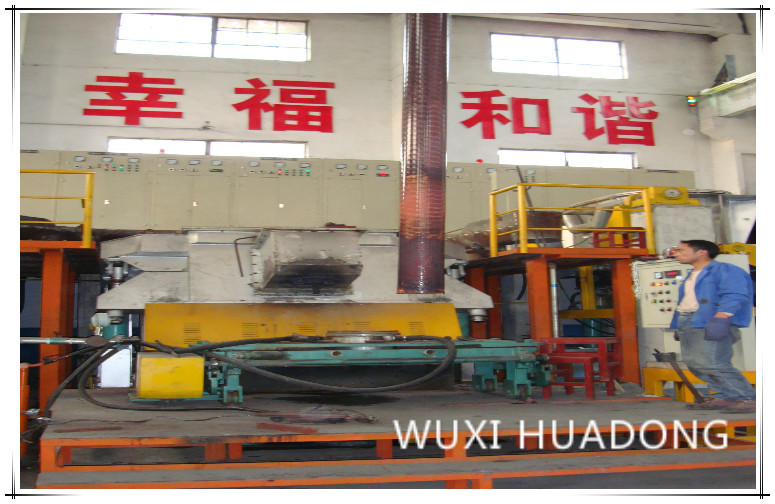

রেড কপার বিলেট উল্লম্ব ক্রমাগত কাস্টিং মেশিন একক স্ট্র্যান্ড
1set
MOQ
negotiation
মূল্য
Red Copper Billet Vertical Continuous Casting Machine Single Strand
বৈশিষ্ট্য গ্যালারী পণ্যের বর্ণনা উদ্ধৃতির জন্য আবেদন
বৈশিষ্ট্য
মৌলিক তথ্য
উৎপত্তি স্থল: চীন
পরিচিতিমুলক নাম: Jingjie
সাক্ষ্যদান: ISO/CE
মডেল নম্বার: Gvt
লক্ষণীয় করা:

সিসিএম মেশিন

,

উল্লম্ব কাস্টার

প্রদান
প্যাকেজিং বিবরণ: বাইরের প্যাকিং জন্য কাঠের ক্ষেত্রে প্যাক করা
ডেলিভারি সময়: 30-45 কার্যদিবসের পরে আপনার পেমেন্ট প্রাপ্ত
পরিশোধের শর্ত: T T বা L/C
যোগানের ক্ষমতা: মাসে 10 সেট
বিশেষ উল্লেখ
যন্ত্রপাতির ধরন: উলম্ব
উত্পাদন পদ্ধতি: সেমি-একটানা
পণ্য উপাদান: লাল তামা
কুলিং মোড: সরাসরি কুলিং
নিয়ন্ত্রণ ব্যবস্থা: পিএলসি
উত্পাদন আউটপুট: 5Tons
পণ্যের বর্ণনা

রেড কপার বিলেট উল্লম্ব ধ্রুবক ingালাই মেশিন একক স্ট্র্যান্ড

.প্রগ্রাম উদাহরণ

1. বিলেট স্পেসিফিকেশন

একক স্ট্র্যান্ড: cutting355 × 5500 মিমি (কাটার আগে)

ডাবল স্ট্র্যান্ড: cutting250 × 5500 মিমি (কাটার আগে)

2. কার্যকর ingালাই ওজন: t5t

3. গলনা চুল্লি অঞ্চল (চুল্লি সহ): 5000 * 7000 মিমি
4. প্ল্যাটফর্মের উচ্চতা: 2500 মিমি
5. সীসা ingালাই মেশিন এলাকা জুড়ে: 4000 * 2500 মিমি
6. গাইড কূপের প্রস্থ: 2500 x 2500 x গভীরতা 6000 মিমি Castালাই
7. চুল্লি শীতল জল: 15m³ / ঘন্টা
8. ছাঁচ শীতল জল: 12m³ / ঘন্টা

বিশেষ উল্লেখ:

কাস্টিং স্পেসিফিকেশন প্রকারের

* লাল তামা

1.1 ফাঁকা বিলেট (টিউব-আকৃতির)

ক। বেধের পরিধি * প্রস্থের পরিসীমা (80-600) * (420-- 1200) মিমি 1.2 ফাঁকা বিলেট (নলের আকারের)

খ। দৈর্ঘ্য গ্রাহকদের প্রয়োজনীয়তা অনুযায়ী সিদ্ধান্ত নেওয়া হবে

গ। বিভাগ এবং আউটপুট অনুযায়ী উত্পাদন লাইন সংখ্যা সিদ্ধান্ত নেওয়া হবে

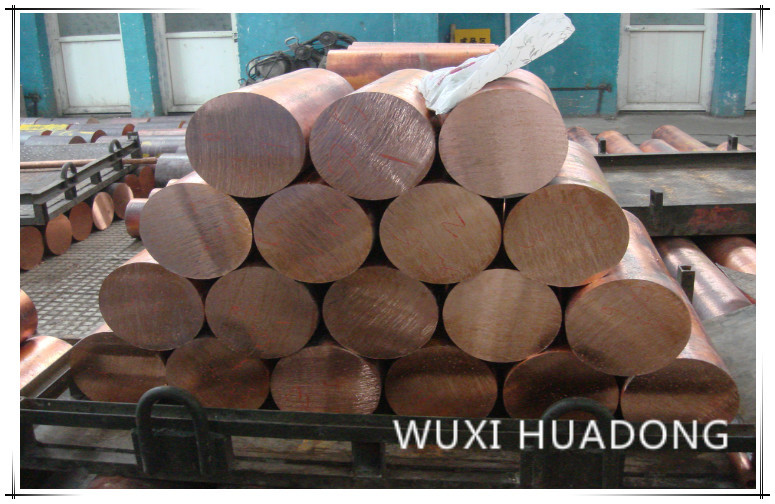

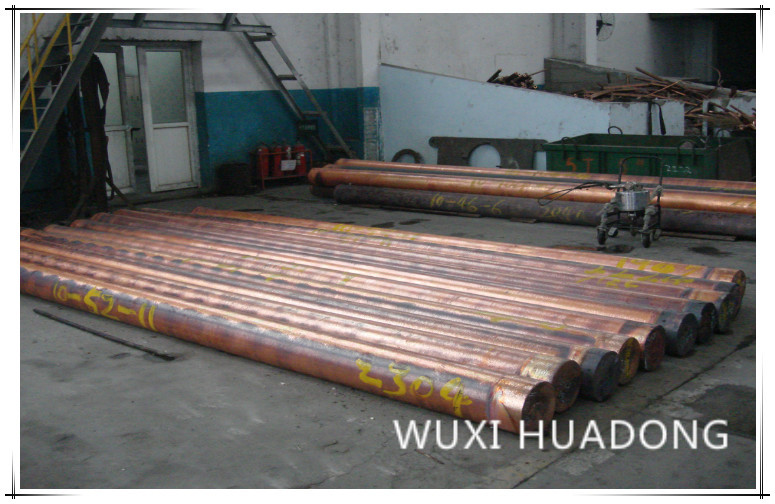

১.২ গোলাকার আকৃতির বিলেটস

ক। ব্যাসের পরিসীমা 80 (80-- 350) মিমি

খ। দৈর্ঘ্য গ্রাহকদের প্রয়োজনীয়তা অনুযায়ী সিদ্ধান্ত নেওয়া হবে

গ। বিভাগ এবং আউটপুট অনুযায়ী উত্পাদন লাইন সংখ্যা সিদ্ধান্ত নেওয়া হবে

কাছের-নেট-শেপ বিভাগে গ্রাহকদের প্রয়োজনীয়তা অনুসারে সিদ্ধান্ত নেওয়া To

Ⅲ। সরঞ্জাম সমন্বয়:

গলনা চুল্লি, ছাঁচ ডিভাইস ট্রলি এবং ছাঁচ, তারের রড আধা নিয়মিত গাইড ingালাই মেশিন (এরপরে গাইড castালাই মেশিন হিসাবে পরিচিত), জল কুলিং সিস্টেম, জলবাহী সিস্টেম, বৈদ্যুতিক নিয়ন্ত্রণ ব্যবস্থা, বিশেষ সরঞ্জামাদি ing

1.1 গলিত চুল্লি

গলনা চুল্লি উত্পাদন লাইন প্রথম কোর সরঞ্জাম, এটি একটি বিশাল ক্ষমতা, উচ্চ শক্তি প্রয়োজনীয়তা আছে। চুল্লি নিম্নলিখিত বৈশিষ্ট্য।

1.1.1। উলম্ব ব্যারেল আকারের চুল্লি বডি, একটি সাধারণ গাঁথুনি চুল্লি, খাওয়ানো, আচ্ছাদন, পরিষ্কার এবং অন্যান্য ক্রিয়াকলাপ সহ। সুবিধাজনক নির্মাণ সামগ্রী, ছোট পেশার ক্ষেত্র, নিম্ন পৃষ্ঠের তাপ বিকিরণ এবং কম বিদ্যুত ব্যবহার ইত্যাদি সুবিধাগুলি

1.1.2। "ডাব্লু" ধরণের জেট গলনা খাঁজ ব্যবহার করে গলানো তাপমাত্রার পার্থক্য হ্রাস করুন;
3 একটি জল কুলিং চ্যানেল ব্যবহার আনলোড হওয়া সেন্সর হতে পারে, উপাদানটির সামঞ্জস্যতা বাড়িয়ে তুলবে

1.1.3। একটি জল কুলিং চ্যানেল ব্যবহার আনলোড লোড সেন্সর হতে পারে, উপাদানটির সামঞ্জস্যতা বাড়িয়ে তুলবে;

1.1.4 টিল্টিং চুল্লি এবং চুল্লি কভার জলবাহী চাপ, অপারেটিং ভারসাম্য এবং নির্ভরযোগ্য কাঠামো দ্বারা পরিচালিত হয়;

1.1.5 আয়তক্ষেত্রাকার মুখ, 1100 x 900 মিমি ক্যাথোড তামার কাঁচামাল জন্য কাটা যাবে না
কাটা, পুরো খাওয়ানো;

1.1.6 উচ্চ পারফরম্যান্স ইন্ডাকশন চুল্লি সরবরাহের জন্য ব্র্যান্ড উত্পাদনকারীগুলিতে ফার্নেস রিফ্র্যাক্টরি সামগ্রীগুলি ব্যবহৃত হয়েছিল।

1.1.7 প্রযুক্তিগত পরামিতি
১.২.২ রেট ক্ষমতা: ২.৫ টি

১.২.২ সর্বাধিক ক্ষমতা: 3.5
1.2.3 রেটেড পাওয়ার: 600kW

1.2.4 রেটেড ভোল্টেজ: 600 ভি
1.2.5 গলানোর হার: 2.2t / ঘন্টা

1.2.6 বিদ্যুৎ খরচ: 280kW / t এর চেয়ে কম
1.2.7 কাজের তাপমাত্রা: 1250

1.2.8 শীতল জল সংযোগ: 4 ~ 5m³ / ঘন্টা

1.2 লিড ingালাই মেশিন

1.2.1 প্রযুক্তিগত পরামিতি :
১.২.১.১ সর্বাধিক ভারবহন ক্ষমতা 10 টির বেশি বা সমান

1.2.1.2 কার্যকর ভারবহন ক্ষমতা:> 6 টি
1.2.1.3 স্ক্রু রড দৈর্ঘ্য: 7800 মিমি

1.2.1.4 স্ক্রু ব্যাস: Tr220 * 18 মিমি
1.2.1.5 রড দৈর্ঘ্য: 7500 মিমি

1.2.1.6 রড ব্যাস: 315 মিমি ব্যাস
1.2.1.7 সর্বাধিক কার্যকারী স্ট্রোক: 6500 মিমি
1.2.1.8 ড্রাইভ মোটর: এসি সিঙ্ক্রোনাস সার্ভো মোটর,

1.2.1.9 ড্রাইভ মোটর শক্তি: 7.5KW।
1.2.1.10 লিড কাস্টিং গতি: 0 ~ 320 মিমি / মিনিট,

1.2.1.11 স্টেপলেস সামঞ্জস্যযোগ্য
1.2.1.12 দ্রুত ফেরতের গতি: 500 মিমি / মিনিটের বেশি
1.2.1.13 রেশমের তৈলাক্তকরণ: নামমাত্র প্রবাহ 50 মিলি / মিনিট,

1.2.1.14 নামমাত্র চাপ 20 এমপিএ

1.3 ছাঁচ ট্রলি
স্ফটিক স্থির ডিভাইসের জন্য ক্রিস্টালাইজার গাড়িটি, এটি ছাঁচ লোড এবং আনলোড করার জন্য পার্শ্বীয় চলাচল করতে পারে, মাথাটি এবং সিঙ্গটি উত্তোলনের জন্য গাইড করতে এবং নিক্ষেপ করতে পারে, ছাঁচ ট্রলিতে অবস্থান এবং লকিং ডিভাইস রয়েছে, যাতে গাড়ী দৃ firm়ভাবে সীসা castালাই অবস্থানে থাকতে পারে গাড়ি দ্বারা ত্রাণ প্যানেলটি প্রতিস্থাপন করতে, বিভিন্ন স্পেসিফিকেশন এবং স্ফটিকের প্রবাহের সংখ্যার সাথে মানিয়ে নিতে পারে। ফ্রিকোয়েন্সি রূপান্তর কম্পন মোটর ড্রাইভ ডিভাইসের কনফিগারেশন, এর শক্তিটি 2.2kW, কম্পনের ফ্রিকোয়েন্সি 0 ~ 160 গুণ / মিনিট, প্রশস্ততা 0 ~ 12 মিমি।

1.4 ছাঁচ
তামা জন্য ক্রিস্টালাইজার উপকরণ অভ্যন্তরীণ প্রাচীর (পার্টির দ্বারা একটি উত্পাদন সংস্থান, জিরকোনিয়াম এবং তামা দ্বারা), গ্রাফাইট গর্ত সেট পৃষ্ঠের মানের উন্নতির পক্ষে হয়। প্রচলিত পদ্ধতিগুলি ছাড়াও, স্টিলের অবিচ্ছিন্ন ingালাইয়ের নীতিটি শীতল পানির আংশিক ফুটন্তের কার্যকর পরিহারের সুবিধার্থে একটি সরু চেরা টাইপের উচ্চ জল গতির শীতলতা ছাঁচ ব্যবহার থেকে আঁকা যেতে পারে।
টেকনিক্যাল প্যারামিটার:
কুলিং পানির চাপ: 0.05 ~ 0.15MPa শীতল জল মিশ্রণ: 80 ~ 100m³ / ঘন্টা

1.5 প্রতিরক্ষামূলক বায়ুমণ্ডল কভার
প্রতিরক্ষামূলক বায়ুমণ্ডল কভারটি ক্রিস্টালাইজারের ভিতরে তরল স্তরটি রক্ষা করতে, অক্সাইড স্ল্যাগের ত্রুটিগুলি হ্রাস করতে গ্যাস প্রতিরক্ষামূলক এজেন্ট (শিল্প গ্যাস) এর মাধ্যমে হতে পারে।

1.6 জল কুলিং সিস্টেম
জল কুলিং সিস্টেমটি সাধারণত উত্পাদনের লাইন সরঞ্জামগুলির শীতলকরণের জন্য ব্যবহৃত হয়, যথা সেন্সর শেল, একটি কয়েল, একটি জল জ্যাকেট, একটি জল কুলড কেবল, ট্রান্সফরমার, ফেজ ভারসাম্য চুল্লী; এটি একটি জল সরবরাহকারী, ব্যাকওয়াটার সংগ্রাহক এবং সম্পর্কিত পাইপিং, ভালভ এবং অন্যান্য, রিটার্ন টাইপ চাপ এবং পছন্দসই পার্টির জন্য দুই ধরণের চাপ সহ পারে; জলের চাপ, ব্যাকওয়াটারের তাপমাত্রা প্রদর্শন, নিয়ন্ত্রণ এবং অ্যালার্ম, ইন্টারলক এর মতো কার্য রয়েছে।
টেকনিক্যাল প্যারামিটার:
1.6.1 ইনলেট চাপ: 0.3 ~ 0.4 এমপিএ,

1.6.2 খাঁড়ি তাপমাত্রা: 5 ~ 45 ডিগ্রি,

1.6.3 জল খরচ: 18 ~ 20t / ঘন্টা
1.6.4 আউটলেট তাপমাত্রা: কম 55 than,

1.6.5 তাপমাত্রা বাড়তে দেয়: 20 than এর চেয়ে কম (সর্বোচ্চ খাঁটি তাপমাত্রায়),
1.6.6 মোট কঠোরতা (সিএও): 10 মিলিগ্রামের সমান / এল এর চেয়ে কম,

1.6.7 জল প্রতিরোধের: 2000 / সেন্টিমিটারের বেশি।

1.7 হাইড্রোলিক সিস্টেম
গলানো ফার্নেস উত্তোলনের জন্য হাইড্রলিক সিস্টেম, একটি চুল্লি কভার খোলা এবং বন্ধ এবং ইনসুলেশন furnালাই চুল্লি আগে এবং পরে চলার পরে, উত্তোলন এবং ডাম্পিং, উদ্বোধন এবং বন্ধ lাকনা, জলবাহী স্টেশন কেন্দ্রীভূত সরবরাহ চাপ তরল, বৈদ্যুতিন-জলবাহী নিয়ন্ত্রণ নিয়ন্ত্রণ গ্রহণ করে।
বেসিক পরামিতি: তেলের ট্যাঙ্ক (উপস্থিতি): 1300 * 900 * 700 মিমি (স্টেইনলেস স্টিল)
কার্যকর ক্ষমতা: 600L
রেটেড কাজের চাপ: 16 এমপি
নামমাত্র প্রবাহের হার: 40L / মিনিট
তেল পাম্প মোটর: 15kw * 2 (এক ব্যবহার, এক স্ট্যান্ডবাই)

1.8 বৈদ্যুতিন নিয়ন্ত্রণ ব্যবস্থা
ইউনিটের বৈদ্যুতিক নিয়ন্ত্রণ ব্যবস্থা যথাক্রমে গলিত চুল্লি, সীসা ingালাই মেশিন, জল কুলিং সিস্টেম, জলবাহী সিস্টেম, আমাদের সংস্থা প্রতিটি লিঙ্কের উত্পাদন প্রয়োজনীয়তা অনুযায়ী প্রয়োজনীয় অপারেটিং ফাংশনগুলি সম্পূর্ণ করতে পরিপক্ক এবং স্থিতিশীল বৈদ্যুতিক নিয়ন্ত্রণ সরঞ্জাম সরবরাহ করে সিস্টেম এবং বৈদ্যুতিক উপাদানগুলি মূল পণ্যটির সমস্ত দেশী এবং বিদেশী সুপরিচিত নির্মাতাগুলিতে ব্যবহৃত হয় এবং সরঞ্জামের নির্ভরযোগ্যতা এবং প্রয়োগযোগ্যতা নিশ্চিত করার জন্য একটি নির্দিষ্ট মার্জিন ক্ষমতা রেখে যায়। তাদের মধ্যে:
আমদানিকৃত ব্র্যান্ডগুলি (জাপান ইয়াসকাওয়া 7.5 কেডাব্লু সার্ভো সিস্টেম) হাই টর্ক ডিজিটাল এসি সার্ভো সিস্টেম দ্বারা চালিত গাইড কাস্টিং মেশিন সার্ভো।

Ⅲ। সরঞ্জাম উপাদানগুলি রাউন্ড বিলেটগুলির জন্য উল্লম্ব ধারাবাহিক কাস্টিং উত্পাদনের লাইনের তালিকা

না। সরঞ্জামের নাম এবং চশমা। একক পরিমাণ মন্তব্য
1 আধা অবিচ্ছিন্ন ingালাই চুল্লি সেট 1 600KW
2 5 টি তারের রড আধা ক্রমাগত ingালাই মেশিন সেট 1
3 ছাঁচ ট্রলি সেট 1
4 ছাঁচ সেট 1
5 কাস্টিং মেশিন ট্রান্সমিশন সিস্টেম সেট 1
6 কাস্টিং মেশিন পাওয়ার সিস্টেম সেট 1
7 ছাঁচের ডামি বারের মাথা সেট 1
8 দৈর্ঘ্য নিয়ন্ত্রণ ব্যবস্থা সেট 1
9 শীতল জল বিতরণকারী সেট 1
10 হাইড্রোলিওক সেট 1

11 বৈদ্যুতিক নিয়ন্ত্রণ অপারেশন সিস্টেম এবং 1

Ⅳ। প্রসবের তারিখ:

চুক্তি কার্যকর হওয়ার 80 দিনের মধ্যে বিতরণ করা হবে।

বিক্রয় পরে পরিষেবা

১. সরঞ্জামগুলির মূল সংস্থার এক বছরের বিনামূল্যে ওয়্যারেন্টি থাকবে এবং বিশেষ উপাদানগুলি আলাদাভাবে আলোচনা করা হবে;

2. ট্রায়াল-উত্পাদন সময়কালে (সরঞ্জাম কমিশন শেষ হওয়ার 3 মাসের মধ্যে), আমাদের সংস্থা অনুসরণীয় পরিষেবার জন্য একজন পেশাদার প্রযুক্তিবিদকে প্রেরণ করবে;

ওয়ারেন্টি সময়কালের মধ্যে, যদি মানের সমস্যার কারণে ত্রুটি দেখা দেয় তবে আমাদের সংস্থা নোটিশ পাওয়ার পরে hours২ ঘন্টার মধ্যে সমস্যার সমাধানের জন্য কর্মীদের সাইটে পাঠিয়ে দেবে;

সরঞ্জামের ওয়্যারেন্টির সময়সীমা শেষ হওয়ার পরে, আমাদের সংস্থাটি নোটিশ পাওয়ার পরে 24 ঘন্টার মধ্যে কার্যকর সমাধান সরবরাহ করবে এবং ব্যবহারকারী যদি সমস্যার ব্যয় শুধুমাত্র চার্জ করে সমস্যার সমাধান করতে ব্যর্থ হয় তবে রক্ষণাবেক্ষণের জন্য কর্মীদের প্রেরণ করবে।

সরঞ্জামগুলির বার্ষিক তদারকির জন্য, আমাদের সংস্থাটি পেশাদার প্রযুক্তিবিদকে বিনা মূল্যে টার্নআরাউন্ড পরিকল্পনা প্রণয়নে ব্যবহারকারীদের সাথে যোগ দিতে প্রেরণ করবে;

ওয়ারেন্টি সময়কালের মধ্যে, আমাদের সংস্থাগুলি সরঞ্জামের অপারেশন শর্তটি পরীক্ষা করতে এবং ফিল্ড পরিষেবা সরবরাহ করতে পেশাদার প্রযুক্তিবিদকে সাইটে প্রেরণ করতে পারে।

সরঞ্জামের ওয়্যারেন্টি সময়সীমা শেষ হওয়ার পরে, প্রতি অর্ধেক বার একবার আমন্ত্রণে একটি রিটার্ন ভিজিট করা যেতে পারে।

৩. যদি আমাদের সংস্থার নতুনত্ব এবং উন্নতি পয়েন্ট বা অনুরূপ সরঞ্জামগুলির জন্য গঠনমূলক পরামর্শ থাকে তবে আমরা সময়মতো ব্যবহারকারীকে অবহিত করব।
