কপার স্ট্রিপ প্লেট শীট wardর্ধ্বমুখী অবিচ্ছিন্ন ingালাই মেশিন শক্তি সঞ্চয়

উত্পাদন লাইন প্রযুক্তিগত পরামিতি
1. উত্পাদন লাইন প্রক্রিয়া
খাওয়ানো, গন্ধ, স্থিতিশীল, তাপ নিরোধক, স্ফটিককরণ, ট্রেশন, মারধর, করাত এবং কাটা

2. উত্পাদন লাইন সরঞ্জাম
দুটি কনজয়েনড ফ্রিকোয়েন্সি কর্ড ইন্ডাকশন ফার্নেস 1 সেট

খাদ তামা সীসা ছাঁচ 2 সেট

চারটি কলাম সার্ভো ড্রাইভ লিড মেশিন 1 সেট

কোর রিল 2 সেট সহ কোয়েলার

3. উত্পাদন লাইন সরঞ্জামের প্রধান প্রযুক্তিগত পরামিতি
৩.১ দুটি সংযুক্ত ফ্রিকোয়েন্সি কোর ইন্ডাকশন চুল্লি
বৈদ্যুতিক চুল্লি: 120KW হোল্ডিং + 210KW গলে
৩.১.১ গলনা বিভাগের প্রধান প্রযুক্তিগত পরামিতি
(1) রেটেড পাওয়ার: 210KW;
(2) রেট ভোল্টেজ: 380 ভি;
(3) ফ্রিকোয়েন্সি: 50HZ;
(4) গলানোর হার: 750 কেজি / ঘন্টা (+ +);
(5) রেট ক্ষমতা: 2.5 ট;
()) বিদ্যুৎ খরচ: ২৮০ কিলোওয়াট / টি কম;
(7) পাওয়ার ফ্যাক্টর: 0.95-1 (ক্ষতিপূরণের পরে);
(8) চুল্লি সর্বোচ্চ তাপমাত্রা: 1350।
৩.১.২ হোল্ডিং বিভাগের প্রধান প্রযুক্তিগত পরামিতি
(1) রেটেড পাওয়ার: 120KW;
(2) রেট ভোল্টেজ: 380 ভি;
(3) ফ্রিকোয়েন্সি: 50HZ;
(4) রেট ক্ষমতা: 3.5 টি;
(5) পাওয়ার ফ্যাক্টর: 0.95-1 (ক্ষতিপূরণের পরে);
(6) চুল্লি সর্বোচ্চ তাপমাত্রা: 1350।
3.2 তামা খাদ সীসা ছাঁচ
সীসা কাস্ট স্পেসিফিকেশন: প্রশস্ত 450 মিমি * বেধ 14 মিমি * 2
3.3 চার কলামগুলি সার্ভো ড্রাইভ মেশিন
(1) सर्वो মোটর শক্তি: 4.4KW;
(2) সীসা ingালাইয়ের গতি: 50-150 মিমি / মিনিট
(3) সীসা ingালাইয়ের পদ্ধতি: সীসা - স্টপ - সীসা - থামানো - প্রত্যাহার - বন্ধ - দুই ধরণের প্রক্রিয়া পরামিতি অনলাইন সামঞ্জস্যযোগ্য;
(4) আউটপুট: 10 টিরও বেশি;
3.4 একটি কোর রিল সহ কোয়েলার
(1) রোল উপাদানের বেধ: 15 মিমি সর্বোচ্চ;
(2) রোল প্রস্থ: 450 মিমি;
(3) কার্ল ব্যাস: 500 মিমি ব্যাস;
(4) কার্ল ওজন: 8 টি সর্বোচ্চ;
(5): 2100 মিমি কার্ল ব্যাস সহ সর্বোচ্চ;
(6) মোটর শক্তি: 3 কেডব্লু;
(7) গতির হ্রাস অনুপাত: 1003।

4. উত্পাদন লাইন সরঞ্জাম প্রধান রচনা
৪.১ দু'টি সংযুক্ত ফ্রিকোয়েন্সি কোরড ইনডাকশন ফার্নেস
বৈদ্যুতিক চুল্লি প্রধানত একটি চুল্লি কভার, একটি চুল্লি শেল, একটি আনয়ন শরীর, একটি সমর্থন, একটি বৈদ্যুতিক নিয়ন্ত্রণ ব্যবস্থা, একটি তাপমাত্রা পরিমাপ সিস্টেম এবং সরঞ্জামের একটি শীতল সিস্টেম গঠিত হয়।
চুল্লি শেল এবং উপরের চুল্লি শরীরের নীচে বন্ধনী Q235 ইস্পাত প্লেট এবং ইস্পাত প্লেট দিয়ে ঝালাই করা হয়, এবং গলিত আবেশন শরীরের নিম্ন অংশ এবং তাপ নিরোধক আবেশন শরীরটি একটি ফ্ল্যাঞ্জের মাধ্যমে উপরের চুল্লি শরীরের সাথে সংযুক্ত থাকে। গলনা খাঁজটি লাল তামা castালাই দিয়ে তৈরি; জাপান জেড 10 সিলিকন ইস্পাত স্তরিতগুলির সাথে কোরটি লোড হয়েছে; ডাবল কাচের ফিতা দিয়ে কুণ্ডলী মোড়ানো আয়তক্ষেত্রাকার তামা উইন্ডিং এবং, ভাল নিরোধক, শক্তিশালী শীতল প্রভাব; ওয়াটার কুলিং জ্যাকেট স্টেইনলেস স্টিল প্লেট 1Cr18ni9Ti বেধ 3 মিমি দিয়ে তৈরি, এতে উচ্চ শক্তি, কম্পন চৌম্বকীয় প্রভাব ভাল। চুল্লি চেম্বারটি তিনটি গহ্বরতে বিভক্ত, গলিত চেম্বার, অন্তর্বর্তী অতিরিক্ত গহ্বর, তাপ নিরোধক গহ্বর। উপাদান ফাংশন গলনা চেম্বার; অত্যধিক গহ্বর মূলত স্থিতিশীল তামা জল, তাপ নিরোধক উপর চুল্লি তাপমাত্রা গলিত চুল্লি উপাদান তাপমাত্রা ওঠানামাল প্রভাব হ্রাস, তাপ সংরক্ষণ গহ্বর মূলত ট্রেশন বার স্থিতিশীল গলিত তামা এবং স্থিতিশীল তাপমাত্রা সরবরাহ করা হয়।
দুটি সংযুক্ত ফ্রিকোয়েন্সি কোরড ইনডাকশন ফার্নেস কন্ট্রোল সিস্টেম, গলনা এবং নিরোধক বিভাগ 380V, 340v, 300V, 270V, 240V, 210v, 180V, 150V, 120V, 90V ভোল্টেজের সামঞ্জস্যযোগ্য চাপের প্রোফাইল সামঞ্জস্য করতে স্টেপ সেল্ফ কাপলিং ভোল্টেজ রেগুলেটিং ট্রান্সফর্মার ব্যবহার করা হয় (লাইন)। গলনা, তাপ নিরোধক চুল্লি তাপমাত্রা নিয়ন্ত্রণ ম্যানুয়াল এবং স্বয়ংক্রিয় রূপান্তর সুইচ দিয়ে সজ্জিত করা হয়, যখন স্যুইচটি ম্যানুয়ালটিতে থাকে, একটি ট্রান্সফর্মারের আউটপুট ভোল্টেজকে নিয়ন্ত্রণ করার জন্য ভোল্টেজ নকটির কৃত্রিম নিয়ন্ত্রণ, যাতে বৈদ্যুতিক চুল্লির পাওয়ার আউটপুট নিয়ন্ত্রণ করতে পারে; যখন স্যুইচটি ট্রান্সফর্মার চাপের আউটপুট ভোল্টেজ সামঞ্জস্য করতে কৃত্রিম বুদ্ধিমান তাপমাত্রা নিয়ামক দ্বারা স্বয়ংক্রিয় নিয়ন্ত্রণ ব্যবস্থাতে সাজানো হয়। গন্ধযুক্ত অংশের তাপ অন্তরক অংশে একটি স্বয়ংক্রিয় তাপমাত্রা নিয়ন্ত্রণ ব্যবস্থা সাজানো হয়। থার্মোকল একটি অনুভূমিক সন্নিবেশ প্রকার এবং তাপ অন্তরক অংশটি একটি সন্নিবেশকরণ প্রকার।

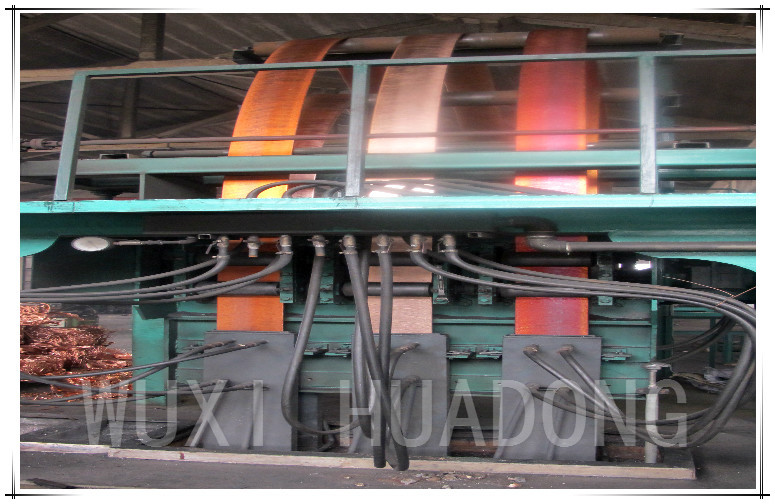

4.2 তামা খাদ সীসা ছাঁচ
ছাঁচটি একটি শীতল এবং দুটি কুলিং দিয়ে তৈরি। শীতল জ্যাকেটটি তাপ প্রতিরোধী ইস্পাত দিয়ে তৈরি, এবং অন্যান্য অংশগুলি শীতল ঘূর্ণিত ইস্পাত শীট দিয়ে তৈরি। ছাঁচ দিকনির্দেশক প্রবাহে ঠান্ডা জলের উপর ছাঁচে জলের খাঁজ দিয়ে, যাতে শীতলকরণের অভিন্নতা নিশ্চিত হয়।
শীতল জল বিতরণ সিস্টেমটি ছাঁচটি শীতল করার জন্য বিশেষভাবে ডিজাইন করা হয়েছে। সিস্টেমটি একটি ওয়াটার ইনলেট ফ্লো মিটার এবং একটি জলের আউটলেট থার্মোমিটার সরবরাহ করেছে, যা ব্যবহারকারীর জল ব্যবস্থা পর্যবেক্ষণ ও সামঞ্জস্য করতে সুবিধাজনক। স্ফটিকের জল সরবরাহের স্থিতিশীলতা নিশ্চিত করার জন্য, স্ফটিকাকার জল তাপমাত্রা নিয়ন্ত্রণ ব্যবস্থার সংযোজনটি প্লেট কনডেনসার ইন্টেলিজেন্ট ইলেকট্রিক কন্ট্রোল ভালভ, একটি তাপমাত্রা নিয়ামক দ্বারা গঠিত হয়, যখন ছাঁচের জলের তাপমাত্রায় পরিবর্তন হয়, তাপমাত্রা পরিবর্তন হয় বুদ্ধিমান বৈদ্যুতিক নিয়ন্ত্রণ ভালভ সংকেত স্থানান্তর, সিস্টেম বুদ্ধিমান বৈদ্যুতিন নিয়ন্ত্রণ ভালভ সংকেত প্রেরণ, প্রদত্ত সংকেত অনুযায়ী বুদ্ধিমান বৈদ্যুতিক নিয়ন্ত্রণ ভালভ, স্বয়ংক্রিয়ভাবে জল প্রবাহের আকার, স্বয়ংক্রিয়ভাবে সামঞ্জস্যকরণ প্লেট সংশ্লেষক শীতলতা তীব্রতা হিসাবে ছাঁচের পানির তাপমাত্রার স্থায়িত্ব নিশ্চিত করতে।

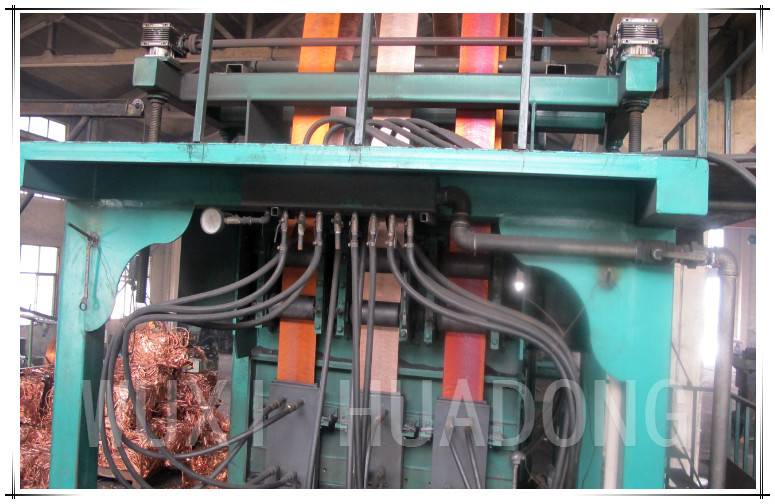

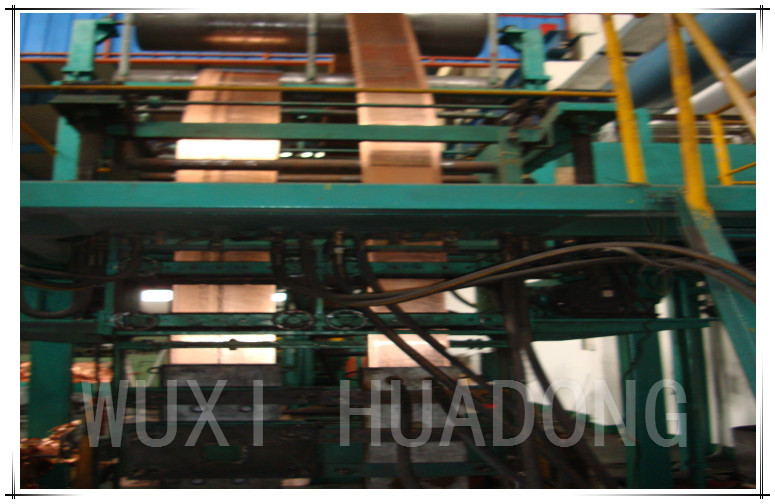

৪.৩ চার কলাম সার্ভো ড্রাইভ লিড মেশিন
উপরের গাইড মেশিনটি চারটি খাড়া পোস্ট, একটি উপরের এবং একটি নিম্ন চলন্ত স্ক্রু রড, একটি সার্ভো পাওয়ার অংশ, একটি পাওয়ার ট্রান্সমিশন অংশ, একটি টিপে ট্র্যাকশন রোলার অংশ এবং একটি প্রক্রিয়া অপারেশন সিস্টেম সমন্বয়ে গঠিত।
চারটি পোস্ট ব্র্যাকেট একটি ফাঁকা স্কোয়ার পাইপ ldালাই দ্বারা গঠিত, উপর এবং নীচে চলমান তারের রড অংশটি মোটর, কৃমি গিয়ার এবং কৃমি গিয়ার রিডুসার, চেইন এবং তারের রড একটি পাওয়ার ট্রান্সমিশন সিস্টেম দ্বারা গঠিত is
যখন হোল্ডিং ফার্নেস তামার জলের স্তর পরিবর্তিত হয়, তামা জল স্তর ট্র্যাকিং সনাক্তকরণ সিস্টেমের মাধ্যমে, মোবাইলের নির্দেশাবলী অনুসারে মোটর, মোটরকে নির্দেশাবলী স্বয়ংক্রিয় নিয়ন্ত্রণ ব্যবস্থাতে সংকেত প্রেরণ করে এবং তামাটির পানির স্তর পরিবর্তনগুলিও এর মধ্য দিয়ে যায় তরল স্তরের ট্র্যাকিং সিস্টেমটি সংকেতটিকে অ্যালার্ম ফিডিং, অ্যালার্ম অ্যালার্মগুলিতে সঞ্চারিত করবে, যা অপারেটরকে খাওয়ানোর পরামর্শ দেয়।
ট্র্যাকশন মেশিনের ট্র্যাকশনটি একটি সার্ভো মোটর, একটি স্পিড রিডুসার, একটি গিয়ার সিস্টেম, একটি সংক্রমণ শ্যাফ্ট, একটি ট্র্যাকশন রোলার এবং একটি টিপে রোলার দিয়ে তৈরি।
প্রক্রিয়া অপারেশন সিস্টেমে মূলত অপারেটিং প্ল্যাটফর্ম, সার্ভো সিস্টেম, 10.5 ইঞ্চি রঙের ম্যান-মেশিন ইন্টারফেস, কন্টাক্টর এবং একটি বোতাম, পিএলসি এবং ম্যান-মেশিন ইন্টারফেস দ্বারা নিয়ন্ত্রিত, ইন্টারফেসটি গতি প্রদর্শন করতে পারে,

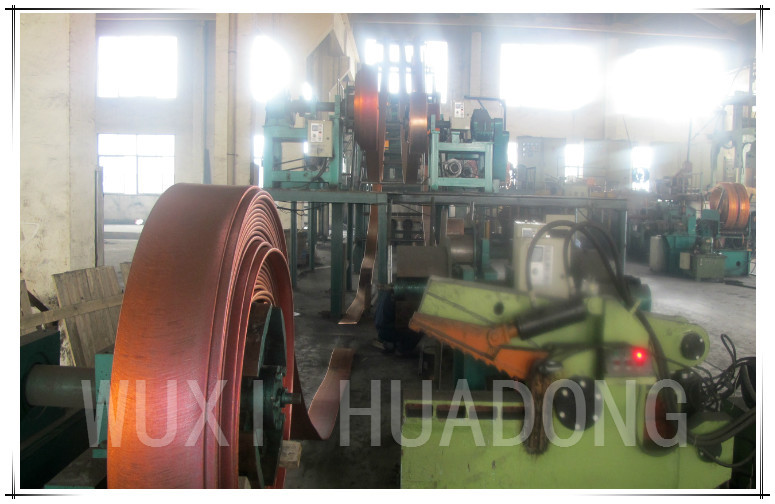

4.4 একটি কোর রিল সহ কোয়েলার
একটি ফ্রেম, একটি পাওয়ার ট্রান্সমিশন সিস্টেম এবং একটি তারের সংগ্রহ প্লেট রচনা। ফ্রেমটি ইস্পাত আই-মরীচি দ্বারা ঝালাই করা হয় এবং ড্রাইভে একটি মোটর, একটি স্পিড রিডুসার, একটি সংক্রমণ শ্যাফ্ট কম্পোজিশন থাকে; মোটর গতি নিয়ন্ত্রণ করতে মোটর ফ্রিকোয়েন্সি পরিবর্তন জন্য ফ্রিকোয়েন্সি মডুলেটর দ্বারা গতি।
টেক-আপ ডিস্কটিতে একটি ডিস্কের দেহ এবং ফোলা প্রক্রিয়া থাকে। সংকোচনের সম্প্রসারণ প্রক্রিয়া অনুসারে একটি রোল ফালাটি ফেলা হবে।

5. উত্পাদন লাইন সরবরাহের সুযোগ

6. প্রযুক্তিগত তথ্য সরবরাহের লাইন
(1) নাগরিক অবস্থার উত্পাদন লাইন;
(2) বৈদ্যুতিক নিয়ন্ত্রণ চার্ট;
(3) খুচরা যন্ত্রাংশ অঙ্কন;
(4) নির্দেশিকা ম্যানুয়াল;
