তামা স্ট্রিপ স্ল্যাব অবিচ্ছিন্ন ingালাই মেশিন দ্রবীভূতকরণ এবং হোল্ডিং ফার্নেসের সাথে অনুভূমিক
পণ্যের বর্ণনা:
কপার স্ট্রিপ স্ল্যাব অবিচ্ছিন্ন ingালাই মেশিনের সাথে আনুভূমিক গলে যাওয়া এবং হোল্ডিং ফার্নেস মূলত ব্রাস / ব্রোঞ্জ বার, ব্রাস / ব্রোঞ্জ নল তৈরির জন্য ব্যবহৃত হয় materials উপকরণগুলি খাঁটি পিতল / ব্রোঞ্জ, স্ক্র্যাপ পিতল / ব্রোঞ্জ এবং অন্যান্য পিতল / ব্রোঞ্জের সামগ্রী হতে পারে।
প্রধান রচনা অংশ:
1. ইনডাকশন চুল্লি
2. ট্র্যাকশন মেশিন
3. স্বয়ংক্রিয় কাটিয়া মেশিন
4. খোসা মেশিন (বার্কিং মেশিন)
5. বৈদ্যুতিক নিয়ন্ত্রণ ব্যবস্থা
6. জল শীতল ব্যবস্থা
7. ধুলো অপসারণ সরঞ্জাম।

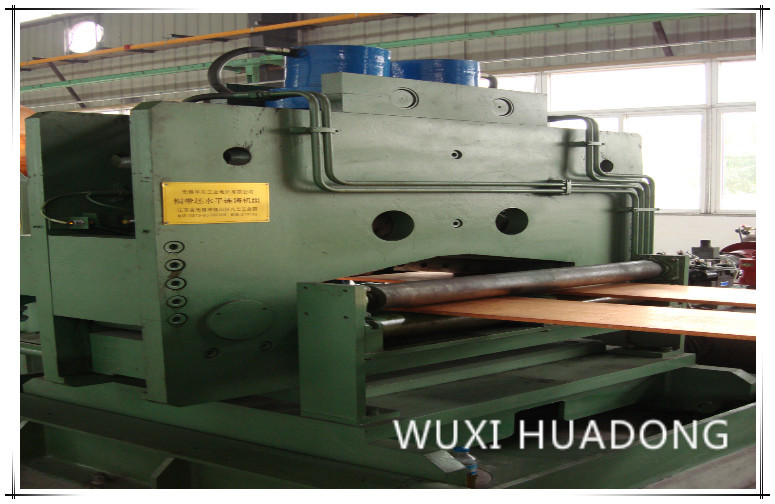

কপার স্ট্রিপ স্ল্যাব অবিচ্ছিন্ন ingালাই মেশিন
প্রধান প্রযুক্তিগত পরামিতি:
1. কাস্টিং গতি: 1 ~ 30ton / দিন
2. স্ট্রিপের আকার: 150 মিমি ~ 650 মিমি (প্রস্থ)
10mm ~ 30mm (বেধ)
3. চুল্লি অংশ:

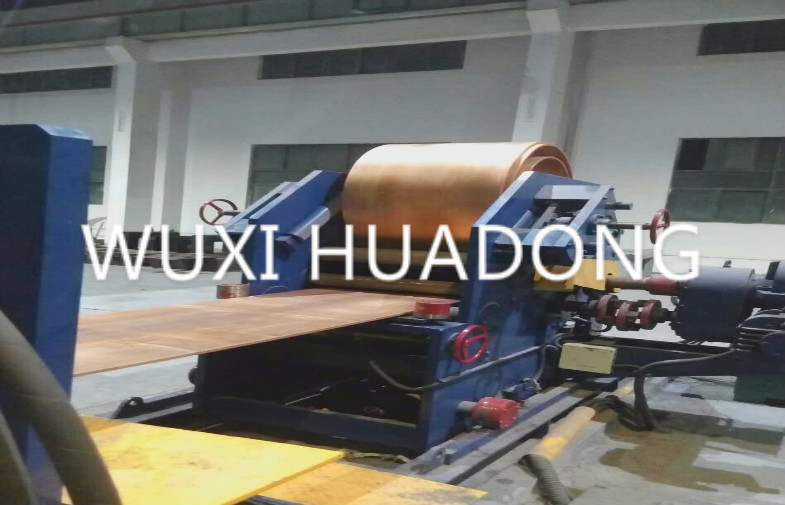

কপার স্ট্রিপ স্ল্যাব অবিচ্ছিন্ন ingালাই মেশিন
| মডেল | দ্রবণ হার | মিনি। গলানোর ক্ষমতা | ক্ষমতা | রেটেড ভোল্টেজ | রেটেড ফ্রিক | পর্যায় | অপারেশন তাপমাত্রা | বিদ্যুত ব্যবহার (গলানোর) | শীতল জলচাপ |
| দ্রবণ | ধারণ |
| টন / ঘঃ | টি | KW | KW | ভী | Hz হয় | ও সি | Kw.h / টি | এমপিএ |
| GYT -200 | 0.2 | 0.15 | 60 | 30 | 380V / 50Hz, বা প্রয়োজন হিসাবে | 3 | 1250 | 300 | 0.2-0.4 |
| GYT -300 | 0.3 | 0.2 | 90 | 45 | 280 |
| GYT -500 | 0.5 | 0.3 | 120 | 55 | 260 |
| GYT-750 | 0.75 | 0.5 | 180 | 70 | 260 |
| GYT-1000 | 1 | 0.55 | 240 | 70 | 260 |
| GYT-1500 | 1.5 | 0.6 | 360 | 95 | 240 |
| GYT-2000 | 2 | 0.7 | 480 | 120 | 240 |
| GYT-3000 | 3 | 0.85 | 720 | 160 | 230 |
কপার স্ট্রিপ স্ল্যাব অবিচ্ছিন্ন ingালাই মেশিন
প্রক্রিয়া ডায়াগ্রাম:
1.PROCESS

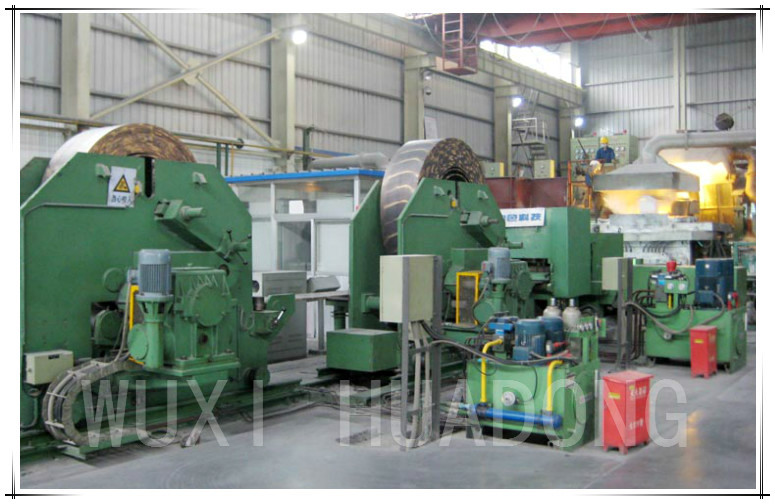

উত্পাদন লাইন প্রধান সরঞ্জাম
গলনা চুল্লি, হোল্ডিং ফার্নেস, ছাঁচ, মাইক্রো ট্রাভেল রিভার্সিবল কাস্টিং মেশিন, শিয়ারিং মেশিনগুলি সিঙ্ক্রোনাইজিং * 2, উইন্ডিং মেশিনস * 3, হাইড্রোলিক ইউনিট, কুলিং ইউনিট এবং ইলেক্ট্রোমেকানিকাল কন্ট্রোল ইউনিট ইত্যাদি
* 1.1 খাঁটি ধাতব বা বিশেষ প্রয়োজনীয়তার ingালাইয়ের জন্য, সাবসারফেস চ্যানেল-ধরণের গলন-হোল্ডিং সংমিশ্রণ চুল্লি বা নিয়ন্ত্রণযোগ্য চ্যানেল-ধরণের গন্ধযুক্ত-হোল্ডিং সংমিশ্রণ চুল্লি গৃহীত হতে পারে;
* 1.2 বৃত্তাকার আকারের, নলাকার আকারের এবং বিশেষ আকারের বিলিট উত্পাদন করার জন্য, কাট থেকে দৈর্ঘ্যের সিঙ্ক্রোনাইজিং করাত মেশিন গ্রহণ করা যেতে পারে;
* 1.3 বৃত্তাকার আকারের, নলাকার আকারের এবং বিশেষ আকৃতির বিলেট উত্পাদন করার জন্য, বিলেটগুলি গ্রহণ এবং সংরক্ষণের জন্য স্টক প্ল্যাটফর্ম গ্রহণ করা যেতে পারে।
2. সরঞ্জামের প্রযুক্তিগত পরামিতিগুলি
| 1.1 | কাস্টিং গতি : |
| ট্র্যাকশন গতি | 0-64 মিমি / সে (স্টেপলেস সামঞ্জস্যযোগ্য) |
| ব্যাকস্টেপিংয়ের গতি | 0-64 মিমি / সে (স্টেপলেস সামঞ্জস্যযোগ্য) |
| স্ট্রিপ সর্বোত্তম লাইনের গতি | 90-120mm / মিনিট |
| | |
| 1.2 | সরঞ্জাম শক্তি : |
| সংমিশ্রণ চুল্লি: ধাতু বিগলন ধারণ | 500Kw 200Kw |
| ট্র্যাকশন মেশিন | 7.5Kw |
| জলবাহী কাঁচা চাপ | 80T |
| 1.3 | শিয়ার বেধ | 20mm (সর্বোচ্চ) |
| 1.4 | সি তেলিং মেশিন পরামিতি | |
| কয়েলিং ওজন | 6000Kg |
| কোয়েলের ব্যাসের ভিতরে | Φ500-800mm |
| কয়েল ব্যাস | 1600mm |
| 1.5 | যন্ত্রের গোলমাল মান | 85 ডিবি এর চেয়ে কম |
| 1.6 | মেশিন অপারেশন লাইনের উচ্চতা | + + 1000mm |
| 1.7 | মেশিন ড্রাইভের দিকনির্দেশ | রাইট ড্রাইভ |
| 1.8 | পি উত্পাদনের ক্ষমতা | |
| 2 স্ট্র্যান্ড: 750-1200 কেজি / ঘন্টা | প্রস্থ: 470 মিমি বেধ: 25 মিমি |
| সরঞ্জাম সমাবেশ মেশিন শক্তি | 700Kw |
৩. প্রধান প্রক্রিয়া প্যারামেটর
| 1 | আউটপুট | 750-1200Kg / ঘঃ |
| 2 | তাপমাত্রা নিয়ন্ত্রণ রেঞ্জ | ≤1300 ℃ |
| 3 | তাপ নিরোধক চুল্লি তাপমাত্রা নিয়ন্ত্রণ নির্ভুলতা | ± 5 ℃ |
| 4 | উল্লম্ব এবং অনুভূমিক সহনশীলতা | অনুভূমিক: + 0.10 মিমি উল্লম্ব: ± 0.20mm |
| 5 | সামঞ্জস্যকরণের ব্যাপ্তিটি চাপুন এবং টানুন | পুশ করুন: 0-64 মিমি / সেঃ 0.1 মিমি (বৈদ্যুতিনবিহীন) টানুন: 0-64 মিমি / সেঃ 0.1 মিমি (বৈদ্যুতিনবিহীন) |
| 6 | অসুস্থ বক্ররেখা | 1.5 মিমি / মি |
| 7 | ড্রাগার সামঞ্জস্যের ব্যাপ্তি | টেনে আনুন: 0-64 মিমি / সেঃ 0.1 মিমি (বৈদ্যুতিনবিহীন) ব্যাকস্টেপলিং: 0-64 মিমি / সেঃ 0.1 মিমি (বৈদ্যুতিনবিহীন) |
| 8 | সর্বাধিক লাইনের গতি টানুন | 120mm / মিনিট |
| 9 | কয়েলিং সমন্বয় পরিসীমা | কিল্ডের ভিতরে ব্যাস Φ500-00800 মিমি কয়েল বাইরের ব্যাস Φ1600 মিমি |
| 10 | সর্বাধিক কয়েলিং গতি | 250 / মিনিট |
| 11 | ইলাস্টিক সামঞ্জস্যের ব্যাপ্তি | 0.95-0.75 |
| 12 | কিলিংয়ের টাওয়ার ডিগ্রি | ≤40m |
| 13 | ইউনিট বিদ্যুত ব্যবহার | 430kWh / T |
4. সরঞ্জাম যন্ত্রাংশ তালিকা
| না। | সরঞ্জামের নাম এবং চশমা। | একক | পরিমাণ |
| 1 | যন্ত্রাংশ | | |
| 1.1 | গলনা এবং সংযুক্ত চুল্লি ধরে রাখা | সেট | 1 |
| 1.2 | ছাঁচ | সেট | 2 |
| 1.3 | Dragger | সেট | 1 |
| 1.4 | জলবাহী কর্তনকারী | সেট | 1 |
| 1.5 | কয়েলিং মেশিন | সেট | 2 |
| 2 | হাইড্রোলিওক | | |
| 2.1 | সংযুক্ত চুল্লি হাইড্রোলিক স্টেশন টাইটিং | সেট | 1 |
| 2.2 | হাইড্রোলিক কাটার জলবাহী স্টেশন | সেট | 1 |
| 2.3 | ড্রাগার এবং কয়েলিং মেশিন হাইড্রোলিক স্টেশন | সেট | 1 |
| 3 | বৈদ্যুতিক নিয়ন্ত্রণ ব্যবস্থা | | |
| 3.1 | পাওয়ার ফ্রিকোয়েন্সি বৈদ্যুতিক চুল্লি নিয়ন্ত্রণ ব্যবস্থা | সেট | 2 |
| 3.2 | স্বয়ংক্রিয় নিয়ন্ত্রণ ব্যবস্থা | সেট | 1 |
| 4 | সরঞ্জাম সহ প্রযুক্তিগত ডকুমেন্টেশন | সেট | 2 |
| 4.1 | সরঞ্জাম ইনস্টলেশন ডায়াগ্রাম | ফাইল | 1 |
| 4.2 | সরঞ্জাম স্পেসিফিকেশন | ফাইল | 1 |
| 4.3 | বৈদ্যুতিক নিয়ন্ত্রণ সিস্টেমের মূল ডায়াগ্রাম | ফাইল | 1 |
| 4.4 | নিয়ন্ত্রণ মন্ত্রিসভা বিন্যাস | ফাইল | 1 |
| 4.5 | প্রধান বৈদ্যুতিক সরঞ্জামের জন্য পণ্য স্পেসিফিকেশন | ফাইল | 1 |
| 4.6 | হাইড্রোলিক সিস্টেম ডায়াগ্রাম | ফাইল | 1 |
| 4.7 | পিএলসি প্রোগ্রাম | ফাইল | 1 |
5. বিক্রয়-পরে পরিষেবা
১. সরঞ্জামগুলির মূল সংস্থার এক বছরের বিনামূল্যে ওয়্যারেন্টি থাকবে এবং বিশেষ উপাদানগুলি আলাদাভাবে আলোচনা করা হবে;
2. ট্রায়াল-উত্পাদন সময়কালে (সরঞ্জাম কমিশন শেষ হওয়ার 3 মাসের মধ্যে), আমাদের সংস্থা অনুসরণীয় পরিষেবার জন্য একজন পেশাদার প্রযুক্তিবিদকে প্রেরণ করবে;
ওয়ারেন্টি সময়কালের মধ্যে, যদি মানের সমস্যার কারণে ত্রুটি দেখা দেয় তবে আমাদের সংস্থা নোটিশ পাওয়ার পরে hours২ ঘন্টার মধ্যে সমস্যার সমাধানের জন্য কর্মীদের সাইটে পাঠিয়ে দেবে;
সরঞ্জামের ওয়্যারেন্টির সময়সীমা শেষ হওয়ার পরে, আমাদের সংস্থাটি নোটিশ পাওয়ার পরে 24 ঘন্টার মধ্যে কার্যকর সমাধান সরবরাহ করবে এবং ব্যবহারকারী যদি সমস্যার ব্যয় শুধুমাত্র চার্জ করে সমস্যার সমাধান করতে ব্যর্থ হয় তবে রক্ষণাবেক্ষণের জন্য কর্মীদের প্রেরণ করবে।
সরঞ্জামগুলির বার্ষিক ওভারহোলের জন্য, আমাদের সংস্থাটি পেশাদার প্রযুক্তিবিদকে বিনা মূল্যে টার্নআরাউন্ড পরিকল্পনা প্রণয়নে ব্যবহারকারীদের সাথে যোগ দিতে প্রেরণ করবে;
ওয়ারেন্টি সময়কালের মধ্যে, আমাদের সংস্থাগুলি সরঞ্জামের অপারেশন শর্তটি পরীক্ষা করতে এবং ফিল্ড পরিষেবা সরবরাহ করতে পেশাদার প্রযুক্তিবিদকে সাইটে প্রেরণ করতে পারে।
সরঞ্জামের ওয়্যারেন্টি সময়সীমা শেষ হওয়ার পরে, প্রতি অর্ধেক বার একবার আমন্ত্রণে একটি রিটার্ন ভিজিট করা যেতে পারে।
৩. যদি আমাদের সংস্থার নতুনত্ব এবং উন্নতি পয়েন্ট বা অনুরূপ সরঞ্জামগুলির জন্য গঠনমূলক পরামর্শ থাকে তবে আমরা সময়মতো ব্যবহারকারীকে অবহিত করব।
